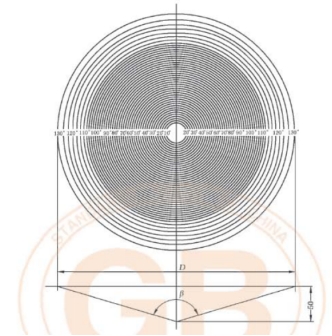

目前各�(gè)�(nèi)窺鏡相關�(biāo)�(zhǔn)中視�(chǎng)角的�(cè)試方法基本相同,都是采用下圖所示同心圓�(huán)�(jìn)行測�,并且測試時以視�(chǎng)�(nèi)最大可�(jiàn)同心圓環讀�(shù)為準,不能�(jìn)行估讀。各�(gè)相關�(biāo)�(zhǔn)以YY 0068.1�(guī)定最為詳�(xì),具體見下圖0068.1�(cè)試設��
正確�(cè)試視�(chǎng)角的前提�,光路必須準���(duì)于電子鏡�(lái)�(shuō),由于頭端的傾角不會很大(可以通過手柄�(diào)節后固定),因此即使采用分度盤,也是基本放�0°左右位置,然后通過夾具的上下、左�、俯仰以及傾角調節功能�(shí)�(xiàn)�(zhǔn)直調節。換句話�(shuō),只有電子鏡的頭端故意保留一�(gè)大的彎曲角度(比�30°,模�30°的硬性內窺鏡的視向角�,這時采用分度盤才有意義,首先通過分度盤把30°的彎曲角度校正過�(lái),然后再利用夾具的上�、左�、俯仰以及傾角調節功能�(shí)�(xiàn)�(zhǔn)直調節??梢钥吹椒侄缺P的意義僅僅是校正電子鏡頭端的彎曲角度,而這�(gè)角度可以通過手柄�(lái)�(shí)�(xiàn),用手柄把電子鏡頭端�(diào)�0°附近并固定手柄上的調節裝置,然后再�(jìn)行準直調節�

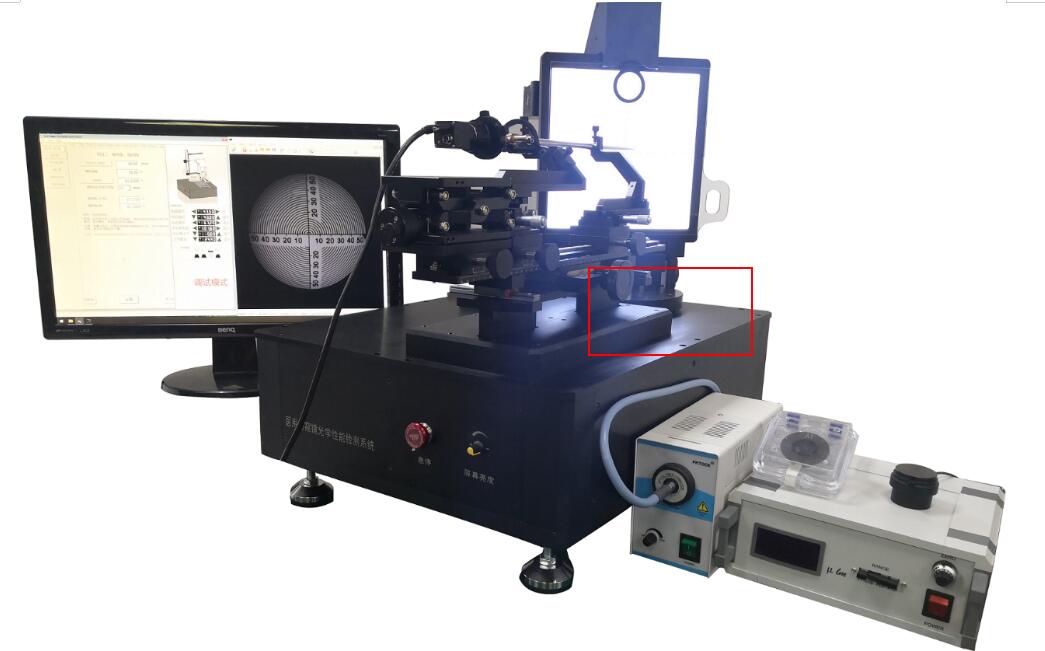

目前我公司設�(jì)的夾具具備準直調節功能,配備同心圓�(huán),完全可以滿足標�(zhǔn)要求的視�(chǎng)角測試功�。對于某些有固定視向角的�(nèi)窺鏡,我們可以提供YY 0068.1的整套測試設�,見下圖0068.1�(cè)試設�,所示(紅框�(nèi)可以�(shí)�(xiàn)-90°�90°的視向角�(diào)節和測�,功能涵蓋了分度�,同�(shí)也具備上�、左�、俯仰以及傾角調節功能��
